Wielofunkcyjna giętarka do liter w kształcie litery V i z kołnierzem
Kanał z wycięciem w kształcie litery V i kołnierzem Giętarka do liter model VAM-S18 ma podstawęPosiada funkcje automatycznego podawania, nacinania i gięcia, a także automatyczne cięcie w kształcie litery V (nacięcie), automatyczne zaznaczanie i ścinanie.
Pięcioosiowy system sterowania serwo FUJI zapewnia wysoką dokładność, prędkość i stabilność. Działa zarówno ze stalą nierdzewną, jak i cewki aluminiowe, z wysokością zwoju do 200 mm (8''). Giętarka do liter kanałowych VAM-S18 jest najlepszym wyborem do produkcji liter kanałowych z nakładkami wykończeniowymi i liter kanałowych odwróconych 3D do użytku wewnątrz i na zewnątrz.
Giętarka do liter z wycięciem w kształcie litery V do znaków 3D
Najlepsza automatyczna giętarka do liter kanałowych z wycięciem w kształcie litery V i kołnierzem wygina litery 3D z kołnierzem. Maszyna wygina aluminium o grubości do 063 cala.
Model: VAM-S18
Materiały: Taśmy ze stali nierdzewnej, żelaza, miedzi, płaskiego aluminium
Materiał
Wysokość (głębokość liter): 25~200mm (1"~8").
Grubość: Do 1.5 mm (063”)
Listy: Ozdobne litery cap, podświetlane odwrócone litery kanałów
Funkcje
- Materiał prostuje system, aby uniknąć zakleszczenia materiału podczas przetwarzania.
- Narzędzia do szczelin są wykonane z importowanych ostrzy ze stopu o wysokiej wytrzymałości. Mogą nacinać cewki o grubości do 1.5 mm (063'').
- Pięcioosiowe systemy serwo firmy FUJI umożliwiają giętarce do kształtowania liter kanałowych nacinanie krawędzi zarówno w stali nierdzewnej, jak i aluminium.
- Funkcja automatycznego zaginania sprawia, że jest elastyczny i łatwy do list kanałów zaciskanie.
- Teleskopowe ostrze do gięcia i konstrukcja do gięcia na kółkach charakteryzują się trwałością i dokładnością.
- Jest to najlepsza giętarka do liter kanałowych z kołnierzem, przeznaczona do produkcji liter kanałowych 3D z ozdobnymi nakładkami, liter kanałowych 3D z odwróconym znakiem oraz liter kanałowych 3D z efektem halo.
Parametry techniczne
| Model | VAM-S18 |
| Funkcjonować | Automatyczne podawanie, automatyczne szczeliny, wycięcie w kształcie litery V, kołnierz, ścinanie, automatyczne zginanie |
| Stosowane materiały | Stal nierdzewna, żelazo, miedź, płaskie aluminium |
| Wysokość materiału | 20~200mm (0.8”~8”) |
| Grubość gięcia | Maks. 1.5 mm (063”) |
| Grubość cięcia w kształcie litery V | Stal nierdzewna, żelazo do 0.8 mm (031 cala), płaskie aluminium do 1.5 mm (063 cala) |
| Precyzja | Mniej niż 0.1 mm (004”) |
| Minimalny promień gięcia | 6mm (15mm lub 0.59” z kołnierzem) |
| Odległość od kątów wewnętrznych i zewnętrznych | Minimum 10 mm (0.40”) |
| Metoda karmienia | Podwójna śruba kulowa naprzemienne podawanie |
| Typ V-Cut | Tłoczenie kontroli silnika serwo |
| Kąt cięcia w kształcie litery V. | Stopień 30 do 120 |
| Typ kołnierza | Pneumatyczne wygięte pod kątem prostym |
| Szerokość krawędzi kołnierza | 12mm (0.47'') |

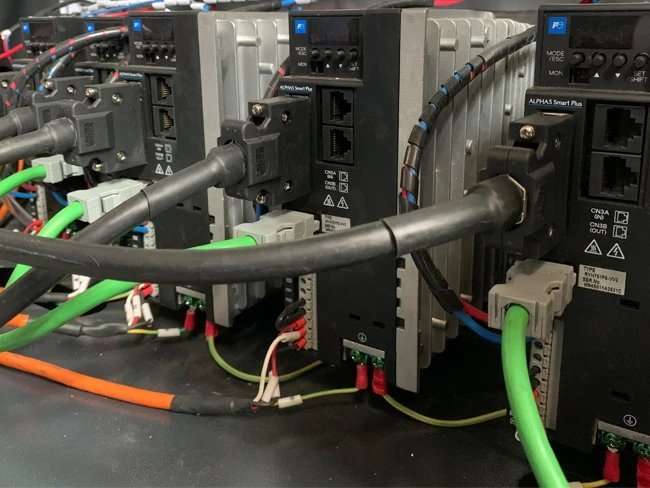

| Silniki napędowe | FUJI Servo (ALPHA5 Smart Plus) 5 sztuk |
| Napięcie | AC220V, 50/60Hz, 20A |
| Zasilacz laboratoryjny | 3.8KW |
| Format pliku | DXF, PLT |
| Ślad stopy | L2810*W1280*H1810mm (9.2’×4.2’) obudowa podajnika 700*700*1200mm (2.3'×2.3') |
| Waga brutto | 900 kg (1984 funtów) |
System prostowania materiału
Materiał prostujący układ giętarki do listew kołnierzowych ma na celu uniknięcie zacięć materiału podczas obróbki. Rozwiązuje problem deformacji materiału spowodowanej wytłaczaniem i znacznie poprawia wydajność produkcji liter 3D oraz precyzja.
Cyrkulacyjny system żywienia naprzemiennego
Naprzemienny podwójny mechaniczny rękastruktura podawania zapewnia dużą prędkość. Zacisk materiału przyjmuje części odlewane, co poprawia uchwyt podawania, jednocześnie nie rysując cewek liter kanałowych 3D.
Użycie cylindrów pneumatycznych do kontrolowania wspornika podającego i wyeliminowanie zjawiska odkształcania w procesie podawania zapewnia płynne podawanie. Tymczasem podwójna śruba kulowa z przekładnią nylonową, która zapewnia dokładne pozycjonowanie, znacznie poprawiła prędkość podawania i stabilność.

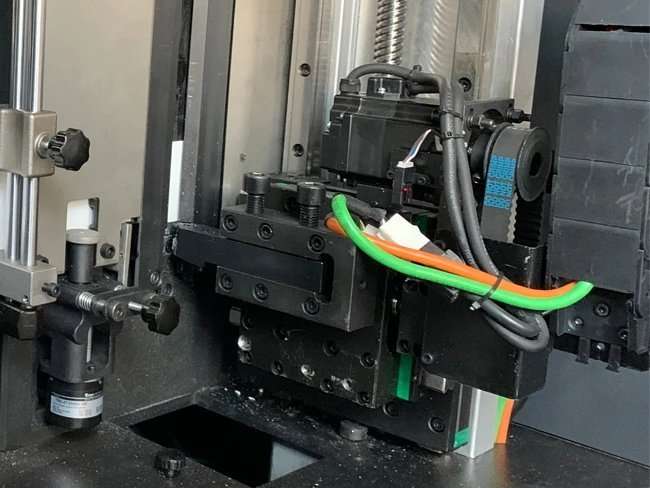

Importowany system dłutowania
Giętarka do listew z kołnierzem Narzędzia do dłutowania są wykonane z importowanych ostrzy ze stopu o wysokiej wytrzymałości, które mają zastosowanie do różnych materiałów znakowych 3D.
Każde ostrze posiada 8 krawędzi tnących, dzięki czemu nie wymaga ostrzenia, wystarczy obrócić kąt po wyczerpaniu się. Wydłuża żywotność i to znacznie poprawia wydajność przetwarzania. Ponadto importowane prowadnice liniowe z przekładnią śrubową toczną i serwosilnikami dużej mocy, które mają zapewnić stabilność i spójność nacięcia.
Automatyczny system nacinania w kształcie litery V (wycięcie)
Sterowany silnikiem serwo system V-cut charakteryzuje się gładkimi zębami tnącymi o różnych kątach 30/120 stopni.
System nacięć w kształcie litery V umożliwia cięcie zębów Stal nierdzewna i żelaza o grubości do 0.8 mm (031”) i aluminium do 1.5 mm (063”). Jest bardzo wydajny, dokładny i stabilny. Nie wydaje hałasu, nie zanieczyszcza środowiska i jest przyjazny dla środowiska.

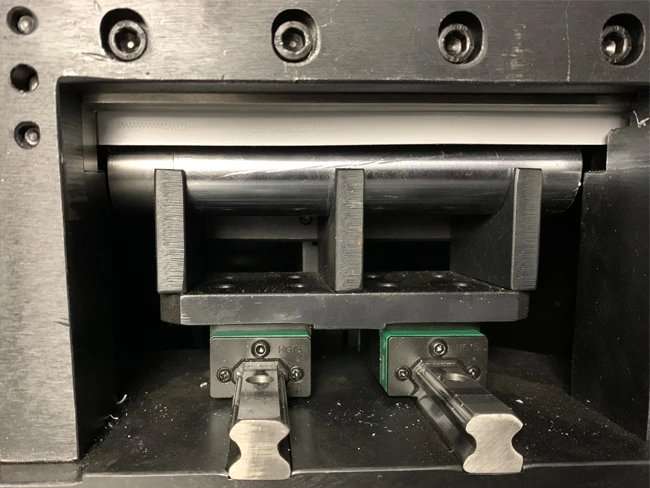

Automatyczny system wywijania
Automatyczne zaginanie z pneumatyczną szerokością krawędzi kątowej do 12mm (0.47''). Praca z literą kanałową 3D jest elastyczna i łatwa klinkier aby montaż płyty nośnej był znacznie mocniejszy.
Funkcję kołnierza można również wyłączyć, co jest łatwe do wprowadzenia w standardzie odwrócone litery znaków 3D swobodnie.

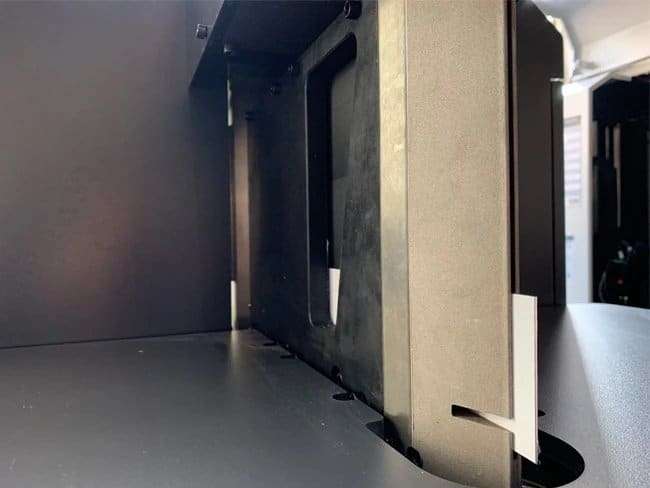

Teleskopowy system gięcia
Części gięte za pomocą giętarki kanałowej z kołnierzem wykonane są z żeliwa sferoidalnego, które doskonale pochłania drgania i charakteryzuje się dużą wytrzymałością konstrukcyjną.
W rezultacie liczba łączonych części jest zmniejszona. Używa systemu serwo FUJI o dużej mocy, aby zapewnić, że mechanizm gięcia jest trwały i nie ulega deformacji podczas pracy z dużą prędkością. Może gnąć 3D cewki z literami kanałowymi do 1.5 mm (063 cala) grubości.

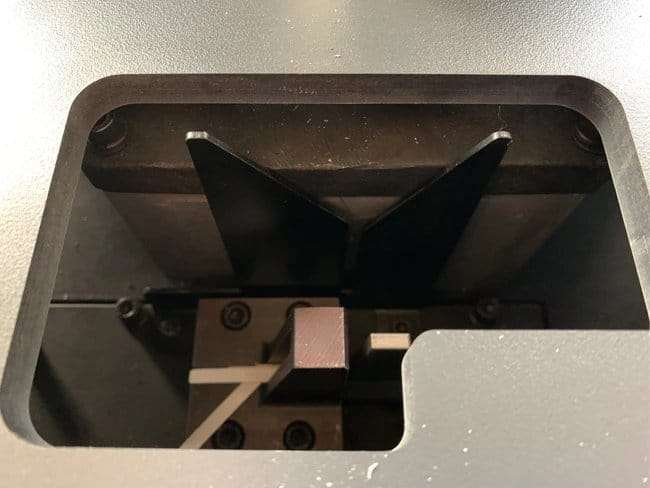

Automatyczny system strzyżenia
Automatyczny system udostępniania znacznie oszczędza Twój czas i sprawia, że produkcja Twoich znaków 3D jest naprawdę pełna zautomatyzowane.
Jest to cięcie pneumatyczne, które działa w standardowym trybie tworzenia odwróconych liter przestrzennych 3D. Odetnie litery 3D po zakończeniu całej pracy, nie będzie już więcej łamać ich ręcznie w tę i z powrotem.

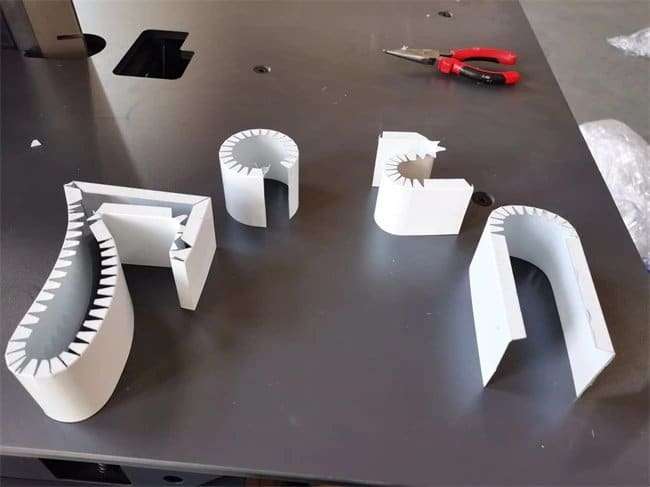

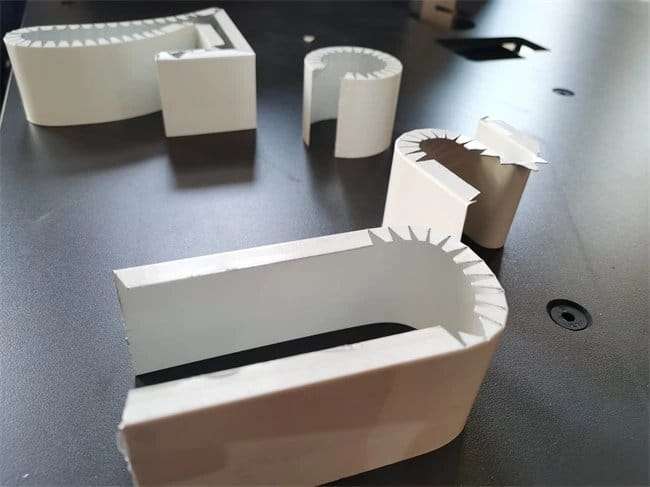

Próbki i aplikacje
Uzyskaj bezpłatną wycenę!
Jeśli masz jakiekolwiek pytania, skontaktuj się z nami, a wkrótce się z Tobą skontaktujemy.
FAQ
Jakie materiały można przetwarzać maszyną VAM-S18?
Maszyna VAM-S18 może obrabiać stal nierdzewną, aluminium, żelazo i miedź, a także dostosowuje się do różnych grubości każdego z tych materiałów.
Jak działa automatyczny system karmienia?
Automatyczny system podawania wykorzystuje mechanizm podwójnej śruby kulowej, który zapewnia płynne i szybkie podawanie bez konieczności ręcznej ingerencji.
Czy mogę używać VAM-S18 do małych projektów?
Oczywiście! Maszyna jest wystarczająco wszechstronna do małych i dużych serii produkcyjnych, zachowując wysoką precyzję i wydajność.
Jakiej konserwacji wymaga VAM-S18?
Aby uzyskać optymalną wydajność, konieczne jest regularne czyszczenie, sprawdzanie ustawienia i terminowa wymiana ostrza (narzędzie do rowkowania i wycinania rowków w kształcie litery V).
Czy są dostępne szkolenia dla nowych użytkowników?
Tak, zazwyczaj zapewniamy szkolenia i wsparcie, aby pomóc operatorom zapoznać się z funkcjonalnościami maszyny i wymogami konserwacyjnymi.
